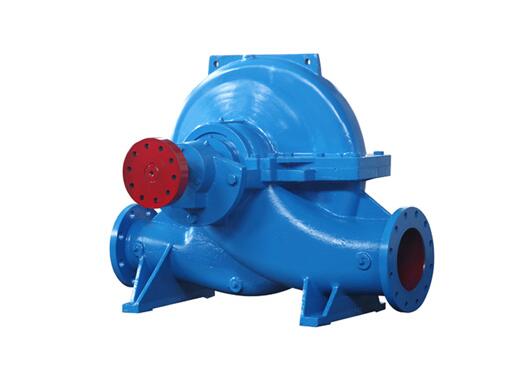

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压水室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。
结构特点
1. 结构紧凑 外形美观，稳定性好，便于安装。
2. 运行平稳 优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造
，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。
3. 轴 承 选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。
4. 轴 封 选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。
5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。
6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。
