纸浆泵的叶片进口位置该怎么确定？今天小编就为您分析，纸浆泵叶片进口边位置及进口安放角的确定

   1.叶片进口边位里的确定在绘制好轴面图后，可根据下述原则确定叶片进口边的位置:

    (1)进口边上各点落在同一个轴面上，但不是须在同一轴面上，同时尽量使叶片进口边和出口边之间的几条流线的长度趋于相等。

    (2)进口边与流线的夹角为90

    (3)从铸造角度看，进口边轴面投影的形状为直线。但为了满足进口边与轴面流线夹角为900，也可设计成曲率半径较大的弧线。

    (4)叶片进口边应向吸人口方向适当延伸，以提高叶轮的抗汽蚀能力，并减少泵的性能曲线出现驼峰的可能性。

    (5)进口边与前盖板流线的交点，一般落在比叶轮进口所在圆周的直径大1-2 mm的圆上。

     一般情况下，不太可能同时满足上述原则，只能适当兼顾。

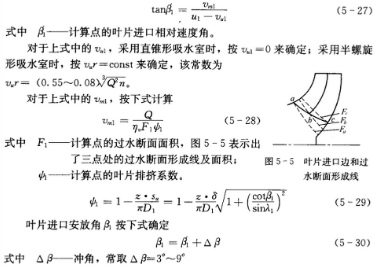

    2.叶片进口安放角的确定在确定了叶片进口边的位置后，可按下式计算各条流线在叶片进口处的相对速度角:

    之所以选取正冲角，基于如下三点理由:

    (1)采用正冲角，能变大叶片进口角.减小叶片的弯曲，从而增加叶片进口过流面积，减小叶片的排挤，降低叶片进口的流速。

    (2)采用正冲角，在设计流量下，液体在叶片进口背面产生脱流，如图5一6所示。因为背面是叶道的低压侧，在这里形成的漩涡不易向高压侧扩散，因而漩涡是稳定的、局部的，对汽蚀的影响较小。反之，负冲角时，产生的漩涡是不稳定的，对汽蚀的影响较大。

    (3)采用正冲角，能改善在大流量下的工作条件。若泵经常在大流量下运转，应选较大的冲角。
