离心泵压水室和吸水室的水力设计
压水室是指离心泵叶轮出口到泵出口(对多级泵是到次级叶轮进口)之间的过流部分。压水室的作用和要求为:
(1)将叶轮流出的液体收集起来，并输送到泵排出口或下级叶轮的入口;
(2)保证流出叶轮的流动是轴对称的，从而使叶轮内具有稳定的相对运
动，以减少叶轮内的水力损失;
(3)降低液流速度，使部分动能转变为压能，以减小水力损失;
(4)消除叶轮出口后的液流旋转运动，即消除速度环量，以避免由此造成
的水力损失。

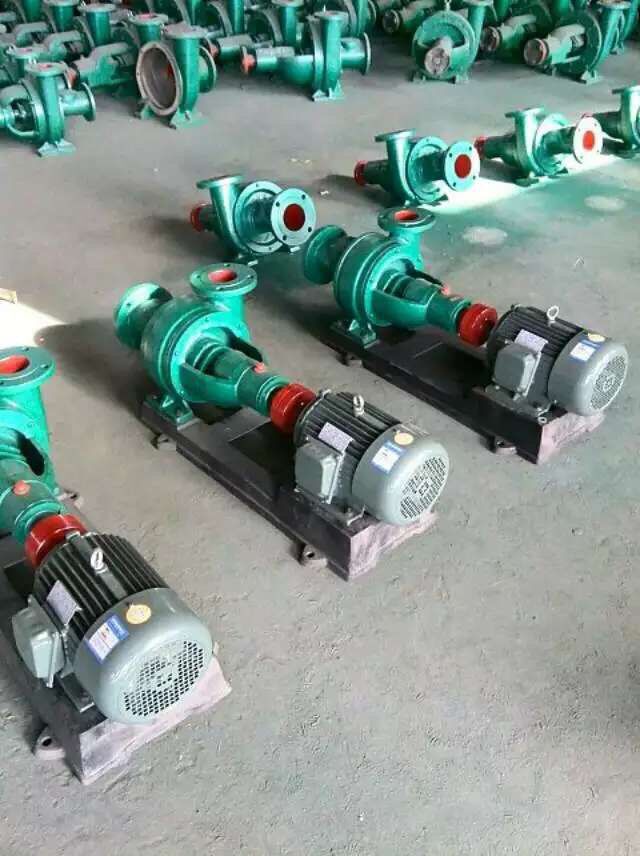

离心泵压水室按其结构可分为三大类:螺旋形压水室、环形压水室和叶片式压水室，如图3一13所示。螺旋形压水室常称为蜗壳，由螺旋线部件及扩散
管两部分组成，水力性能好，用途广泛，特别是在单级离心泵上广为使用。环形压水室外表类似于螺旋形压水室，其各过流截面的形状和面积均相同，截面一般为半圆形或矩形，常用于污水泵，通过性能好，但效率较低。叶片式压水室也常称为导叶，分为径向导叶、流道式导叶和空间导叶三种，其特点是在叶轮出口后面的流道布置若干个导叶片，将流体引至下级叶轮。导叶兼有压水室和吸水室的双重作用，常用于多级泵。
