常用纸浆泵叶轮的绘型方法包括方格网保角变换法、逐点计算法、扭曲三角形法等，这里只介绍方格网保角变换法。

    对于方格网保角变换法的绘型原理，可作如下解释。

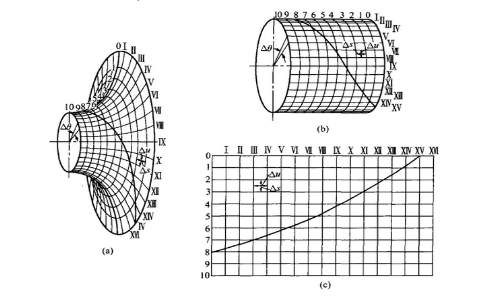

     (a)为一/流面，其上有一条流线。用一组夹角为的轴面I.H、……和一组垂直于轴线的平面1, 2,……去截流面，使之在流面上构成小扇形格网，并且令小扇形的轴面流线长度△，和圆周方向的长度△ 相等，即△s=△u当所分的这些小扇形足够小时，则可以把它们近似肴作是平面小正方形。流面上的小扇形从进口到出口逐渐增/大。所谓保角变换，顾名思义，就是保证空间流面上/流线与圆周方向的夹角不变的变换。对于在平面上的展开流线，只要求其与圆周方向的夹角和空间流面上对应角度相等。平面展开流线的长度和形状则与实际流线可能不相同。因为旨在相似，不追求相等，所以，可设想把流面展成圆柱面 然后把圆柱面沿母线切开，展成平面 由图可见，空间流面上/流线穿过小扇形时，将扇形两边分别截成两段，而在平面方格网上，相应的流线把正方形两边分别截成相应比例的两段。由相似关系，对应的角度相等，即保持角度不变。
