离心泵的特性曲线
发布时间:2023-04-08 点击量:51
每台离心泵在泵壳上都钉有一块铭牌,上面列出泵的型号及六个性能参数的具体数值.铭牌上所列的数值并不是说水泵只能在这种流量、扬程、功率和效率等条件下工作。铭牌数据只反映该水泵的设计数据。也即在该泵运行效率高时的性能参数.实际上每台泵有一个硕定转速,在这个转速下,随着泵的工作条件的不同,其Q、H, N,,及Hs(或Hsv )都可以变化,而且它们之间互相联系,其中一个改变其他各个参数也相应改变。一般在额定转速n=C下,以流盘为自变量,存在下列关系:
H=f(Q) N=F(Q) Hs=O(Q) 17=4,(Q)

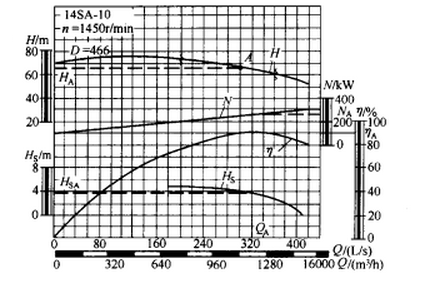

把这些关系用曲线表示.称为离心泵的特性曲线。到目前为止还不能用理论方法准确地作出这些特性曲线.只能通过性能试验侧定。特性曲线一般由水泵厂提供。
在以H为纵坐标Q为横坐标的图上作出QH特性曲线,表示扬程和流量之间的关系。其中Q-H是一条下降的曲线,说明随着扬程的减小,流量将增加,这是一般离心泵的普迫规律,但不同的离心泵的Q-H曲线的形状和斜率是不同的.
在以N为纵坐标Q为横坐标的图上作出Q一N特性曲线,表示轴功率和流量之间的关系QN曲线是一条上升的曲线.随着Q变大.N将增加.当流量为0时,N小但不是0,这时N消耗在机械的水力摩擦阻力上,使水的温度上升。在实际运行时。为了防止电动机的启动电流太大,应先把水泵出水管上闸阅关闭,然后启动,这时流量为0,消耗功率小。等电动机转速正常后,再逐步开启出水管闸阀,直到所需流量
