水泵管道的选型要求有哪些
发布时间:2023-12-09 点击量:17

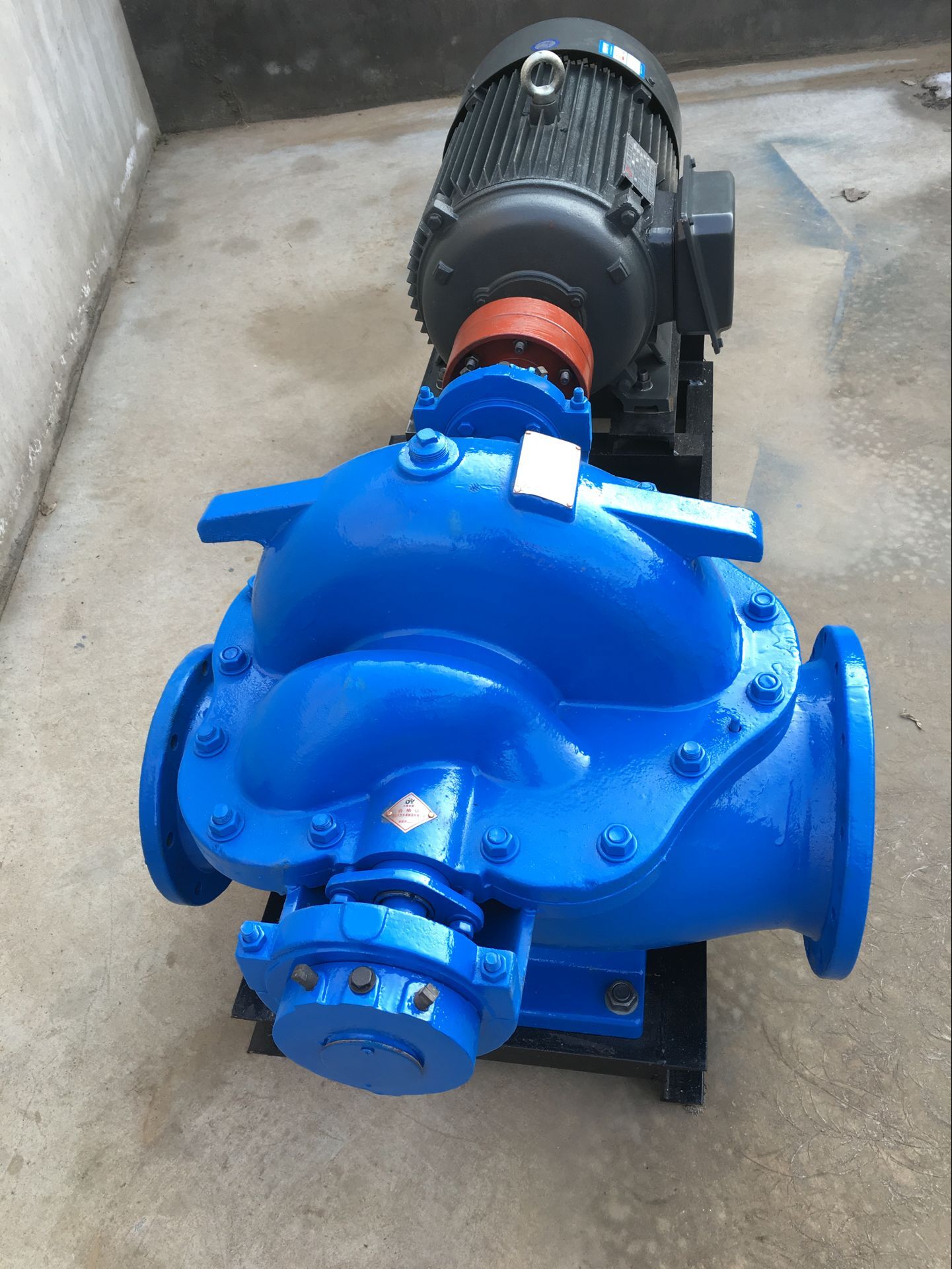

对于双吸泵来说,为了避免汽蚀,双吸入管要对称布置,保证两边流量均匀分配。垂直管道通过弯头直接连接,但泵的轴线必须垂直于弯头所在的平面。此时,进口配管要求尽量短,弯头接异径管,再接进口法兰。在满足其他条件下,泵进口前应有不小于3倍管径的直管段。
泵出口的切断阀和止回阀之间使用泄液阀放净。当管径大于DN50时,也可在止回阀的阀盖上开孔装放净阀。同规格泵的进出口阀门尽量采用同一标高。
非金属泵的进出口管线上阀门的重量不能压在泵体上,应设置管架,避免压坏泵体与开关阀门时扭动阀门前后的管线。
电动往复泵的排汽管线应少拐弯,在可能积聚冷凝水的部位设排放管,放空量大的还要装设消音器。进汽管线应在进汽阀前设冷凝水排放管,防止水击汽缸。
蒸汽往复泵在运行中一般有较大的振动,与泵连接的管线应很好地固定。
当水泵出口中心线和管廊柱子中心线间距离大于0.6m时,出口管线上的旋启式止回阀应放在水平位置,此时不允许在阀盖上装放净阀。
当管线架在和电动机的上方时,为不影响起重设备吊装,管线要有足够的高度。输送腐蚀性液体的管线不宜布置在原动设备的上方。
管廊下部管线的管底至地坪的净距离不应小于4m,以满足检修要求。当管线架在泵体上方时,管底距地面净空高度应不小于2.2m。
