水泵常用吸水管路和常用压水管路的敷设
发布时间:2024-05-22 点击量:27


  常用管路及其附件的布置和常用管路敷设应当保证水泵的使用和修理上的便利。敷设互相平行的管路时,应使用管道外壁相距0.4~0.5m,以便维修人员能无阻挡地拆装接头和配置支墩、拉杆等。管路上必须设置放水口,供放空管路之用。泵站内的水管不能直接埋于土中,视具体情况可以敷设于:①砖、混凝土或钢筋土德地沟中:②机器间下面的地下室中③泵站地板上。

1.地沟中水泵管路的敷设

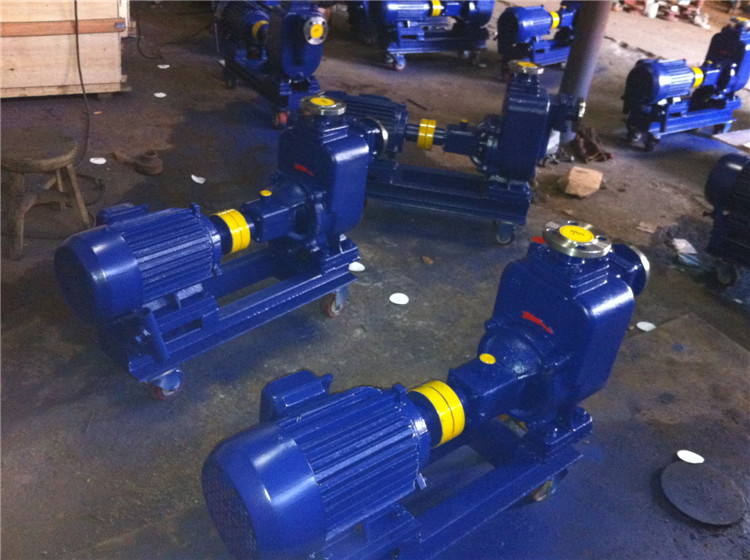

自吸水泵的吸、压水管路均敷设在地沟中,这种敷设形式使得泵房内比较整洁、交通便利。在管径小于500mm的地面式或半地下式泵站中采用较多。

为减少吸水管路的水头损失,也可以将自吸排污泵的吸水管敷设在地面上,压水管敷设在管沟中,压水管一侧作为泵房的主要通道,这种布置方式也较多见。

在机组为数不多(不多于2~3套)和管路不很长的个别场合,直径大于500mm的水管也可以敷设于 地沟中。

为了便于安装和检修,地沟上应有活动盖板,管沟断面尺寸应符合下列要求。

1)从管壁到沟的顶盖距离L1应不小于100~200mm。

2)从沟底到下管壁的距离L3不应小于350mm。

3)直径在200mm以下的水管应敷设在地沟夫人中间,沟壁与水管侧面的距离L2应不小于350mm。直径为250mm,另一侧距离L4应不小于450mm。

4)沟底应有向集水坑或排水口倾斜的坡度i,一般为0.01。

2.地板上水泵管路的敷设

直径大于500mm的水管,可同管道增压泵一起安装在泵站机器间的地板上。水泵吸、压水管安装呈一直线,不设弯头。这种敷设形式减少了管道长度和应力损失,水力条件好,便于安装、检修和操作。为便于在泵房内通行,应修建跨过管道并能走近机组和闸阀的便桥和梯子。

3.架空水泵管路的敷设

泵站内管道一般不宜架空安装。但地下深度较大的泵房,为了与室外管路连接,有时不得不作架空管道。管道架空安装时,应做好支架或支柱,但不应阻碍通行,更不能妨碍水泵机组的吊装及检修工作。不允许将管道架设在电气设备的上方,以免管道漏水或凝露时,影响下面电气的安全工作。

吸、压水管在引出泵房之后,必须埋设在冰冻线以下,并应有必要的防腐防振措施。如管道位于泵站施工工作坑范围内,则管道底部应作基础处理,以免回填发生过大沉陷。
